随着国家电网改革政策的逐步推进和落实，普通线下运维模式已无法满足市场需求，迫切需要配套智能化线上运维管理和服务平台，安科瑞变电所运维云平台(AcrelCloud-1000)根据市场需求反馈，运用互联网和大数据技术，为电力运维公司提供配套线上运维服务。该平台作为连接运维单位和用电企业的纽带，全方位监视用户配电系统的运行状态和电量数据，为客户提供更好的运维服务，平台提供系统总览、电力数据监测、电能质量

引言

2015年国务院发布《中共中央、国务院关于进一步深化电力体制改革的若干意见》(中发[2015]9号)，简称“电改9号文”。而本次新电改的重点是“三放开一独立三强化”：输配以外的经营性电价放开、售电业务放开、配电业务放开、公益性和调节性以外的发供电计划放开，交易平台独立。本次电改将有利于还原电力的商品属性，实现电力交易市场化，从而激发电力企业的市场活力，重塑电力工业价值链，并将带动售电、运维、用能管理、新能源接入等业务的发展。

  安科瑞电气股份有限公司AcrelCloud-1000变电所运维云平台正是基于这样的背景而研发，为电力运维公司和售配电公司提供与用户变电所连接互动的平台，便于运维和售电公司为用户提供更好的服务。

设计依据

本平台遵循以下标准开发：

  福建某售配电有限公司，注册资本金壹亿元整，经营范围：售电;配电投资业务;配电网运营;对能源行业的投资;电力技术咨询服务;需求侧管理;合同能源管理;电力设备的维护管理;综合能源服务等。安科瑞电气股份有限公司于2017年10月承接了该公司变电所运维系统的设计与实施，旨在通过该系统实现用户变电站(所)电力运维的集中管理和监测，实现对配电房电气参数、开关状态、变压器温度、断路器温度、视频、烟感、温湿度、门禁24小时不间断监视，并可以通过APP、短信和系统进行实时预警。

  系统采用AcrelCloud-1000变电所运维云平台，运维平台服务器位于公司总部，变电所现场设置数据采集箱，通过4G路由器发送到运维平台服务器。现场所有配电回路均配备多功能仪表和无线测温系统。

系统架构

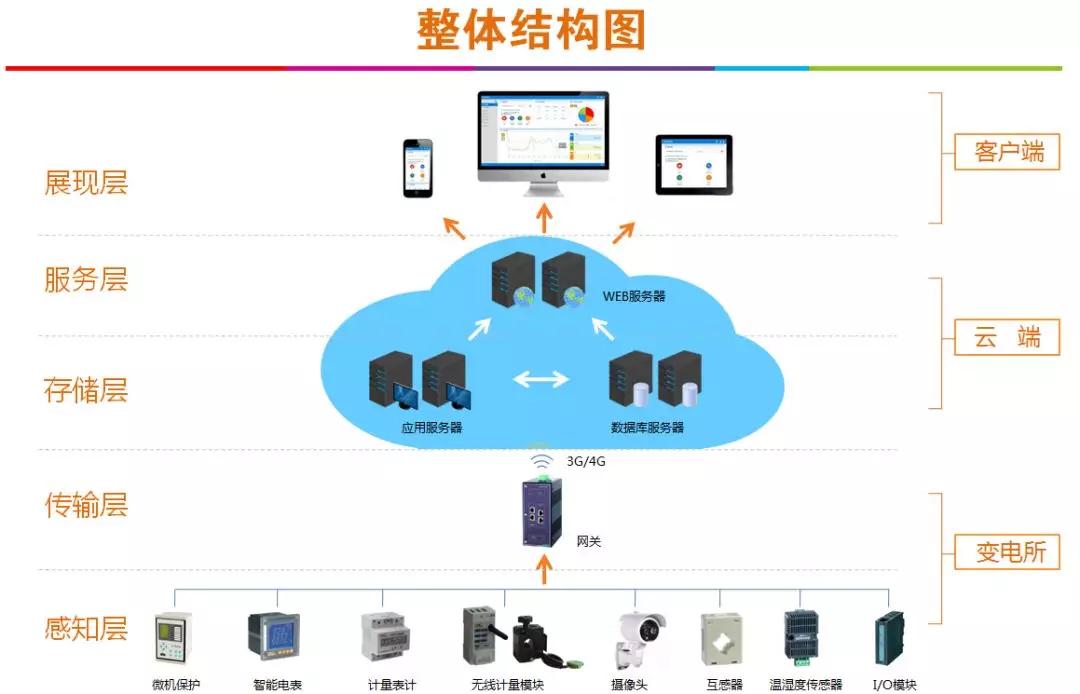

  如系统结构图所示：运维云平台包含站控管理层(运维软件)及网络通讯层(变电所数据网关)，现场安装多功能电力仪表及无线测温系统。

  网关安装于现场数据采集箱，采用嵌入式系统，实时不间断采集数据并现场存储，进行协议转换后按照约定协议压缩上传云平台。网关可设置触发式报警、触发式主动上传，具备断点续传功能。网关自带内存可存储15天左右现场数据，网络恢复后从断点继续上传数据，保证数据不丢失。为节省流量，正常波动数据可选择5分钟间隔上传，异常数据(变位、越限等)5秒内上传并推送短信和手机APP。

系统软件模块

平台登录界面

  用浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息。

平台首页

  平台首页为变电所概况，包括变电所状态、地图导航和用能月报。变电所状态包括：变电所概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。

  地图导航展示当前用户所管理的变电所在地图上位置等信息。

电力监控

  “电力监控”页面包括配电图、变压器监测、电力数据。

变压器监测

  显示变压器的运行状况，变压器列表显示变压器的电压等级;变压器状态显示变压器的运行参数，即变压器的负荷、功率、电流、电压、温度以及功率曲线。

电力数据

  电力数据显示变电所各回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率等参数，并可导出图表。

电力运行报表

  电力运行报表显示各回路分时段的电力参数和电能的实时值，如下图所示：

用电分析

  用电分析包括用能报表、同比分析、环比分析、电能集抄、计量及线路损耗。

前景展望

  根据运维云平台运行效果分析，AcrelCloud-1000变电所运维云平台具备优势：

  为电力运维公司提供变电所运维云平台。该平台作为连接运维单位和用电企业的纽带，可以实时的监视用户配电系统的运行状态和电量数据，省时省力，为用户提供更好的运维服务。

  通过手机APP、短信报警，让用户更及时的了解配电系统运行隐患和异常情况，保证系统运行安全和生产安全。

  平台提供用户概况、电力数据监测、电能质量分析、用电分析、日/月/年用能数据报表、异常事件报警和记录、运行环境监测、运维派单等功能，并支持多平台、多终端数据访问。满足客户多方面需求。

  集合了电力监控，安全用电，能耗管理等系统的特点。不仅可以实时监测变电所用电情况，同时具备能耗分析功能，监测统计剩余电流和线缆温度，环境环境监测显示当前环境状况包括温度、湿度、水浸、烟雾等。
